ソーラー式 不法投棄防止用監視システム GB-100R
 |
 |
・バッテリー・コントローラ
・LAN接続コネクタ |

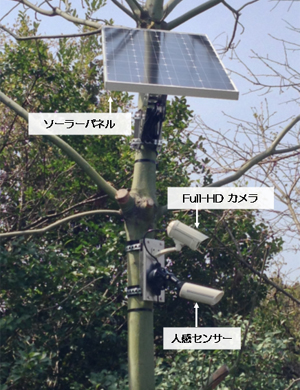

| GB-100R 設置例1 |
GB-100R 設置例2 |
GB-100R 電源BOX |
不法投棄・公園の監視など多用途に使えます。
夜間監視もできるFull-HD対応カメラ搭載・全天候対応・移動式の防犯監視システムです。
|
特徴
|
● 強力IR-LED搭載
● 高精細フルハイビジョンカメラ搭載
● センサー検知時の映像をSDカードに録画
● 電源BOXから録画データをダウンロード可能
|
仕様
|
| カメラ/画像記録部 |
カメラ部 |
撮像素子 |
1/2.5 インチ 5M C-MOS センサー |
| 有効画素数 |
1920 x 1080 画素 |
| レンズ |
2.8-10mm Mpixバリフォーカルレンズ |
| Day/Night |
IRシャッター内蔵 (自動・手動) 10-15m |
| アイリス |
DCアイリス (内蔵) |
| シャッタースピード |
自動, 夜間, 屋外モード (100us-33333us) |
| 画像記録部 |
圧縮方式 |
H.264 |
| 録画解像度 |
1920 x 1080画素 / 1280 x 720画素 |
| 録画フレームレート |
1920x1080: 25/20/15/10/5 フレーム/秒
1280x720: 30/25/20/15/10/5 フレーム/秒 |
| ビットレート |
max 12Mbps |
| 画質 |
5段階 |
| 記録媒体 |
1CH: MicroSDHCカード (8GB) ※センサー検知による自動録画
(アラーム前: 15秒 / アラーム後: 15秒 /回)
録画時間: 1920x1080, 標準画質(5Mbps), 10フレーム/秒にて約3.5時間
1日あたり50回録画にて約8.5日間録画 |
| 音声入力 |
1CH: MPEG-1 Layer2, G.711 *オプション |
| 音声出力 |
1CH: ADPCM *オプション |
| I/F |
LAN |
1CH: 10/100Base-T |
| ネットワークプロトコル |
IPv4/IPv6, DHCP, PPPoe, DDNS, TCP/IP, SMTP, UPnP, HTTP, HTTP tunneling (RTSP over HTTP) |
| アラーム入出力 |
1CH: 入力 / 1CH: 出力 |
| 動作環境 |
温度:0℃～45℃ / 湿度:10%～90% (結露不可) |
| 電源 |
DC 12V / 1A |
| 外形 |
φ100 x 200(D) (mm) (取付マウント付属) |
|
| ソーラーパネル |
最大出力 |
85W |
| 最大動作電流 |
4.73A |
| 動作動作電圧 |
18.32V |
| 短絡電流 |
5.09A |
| 開放電圧 |
22.36V |
| 外形/重量 |
527(W) x 1200(D) x 35(H) (mm) / 8.0kg |
|
| センサー |
検出方式 |
パッシブインフラレッド方式 (ツイン) |
| 検知エリア |
線警戒 (最長部 30m) 2本 (1対) |
| 電圧 |
DC 10.5V ～ 30V (極性なし) |
| 消費電力 |
25mA以下 |
| 警報出力 |
無電圧リレー接点 (c接点)
接点動作: ワンショット動作 (約2秒) / 接点容量: AC/DC30V・0.5A (抵抗負荷) |
| 動作環境 |
温度: -20℃～50℃ |
|
| バッテリー |
仕様 |
密閉型AGMバッテリー |
| 電圧 |
DC 12V |
| 容量 |
42Ah (24時間率) |
| 動作環境 |
温度: -20℃～50℃ |
| 外形/重量 |
132(W) x 196(D) x 204(H) (mm) / 13.6kg |
|
| 充放電コントローラ |
電圧 |
DC 12V |
| 太陽電池入力電流 |
max 8.5A |
| 負荷電流 |
max 8.5A |
| 自己消費電流 |
1mA以下 |
| 動作環境 |
温度: -15℃～50℃ |
| 外形/重量 |
20(W) x 120(D) x 50(H) (mm) / 105g |
|
| 電源BOX |
材質 |
鉄 |
| 外形/重量 |
370(W) x 255(D) x 300(H) (mm) / 約6kg以下 |
|
| ※ 外観又は仕様は改良の為、予告なく変更する場合があります。 |
録画時間の目安
|
1日あたり50回の録画で約8.5日間（1回の録画時間は最大30秒）
・ 解像度： 1920 x 1080
・ 画質： 標準画質（約5Mps）
・ 録画枚数： 10枚
・ マイクロSDカード： 4GB
|
